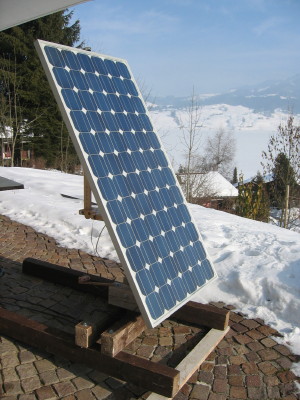

Einachsig der Sonne nachgeführtes Solarmodul in der Riegelweid 22 8841 Gross, geogr. Breite: 47,1°;  Drehbereich 270°; Mittagssonnenstand von 19,4° bis 66,4°;
Preis Solarmodul mit Wechselrichter: Fr. 1749.--
zurück

Zelle am Boden
M175: 175W monokristallines Solarmodul von Megasol

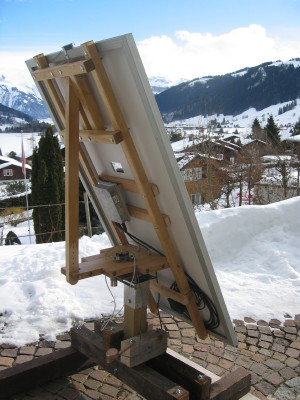

Zelle hinten
Ansicht von hinten

175W-Solarmodul mit Wechselrichter zur Einspeisung ins öffentliche 230V Netz

Solarmodul bestehend aus 72 Einzelzellen, alle seriegeschaltet.
(Einzelzelle aus Silizium liefert 0,6V)

Leerlaufspannung: 43,1V
Kurzschlussstrom: 5,78A
grösste Leistung bei: U=34,6V und I=5,06A
Zellwirkungsgrad: 16%
Gewicht: 17kg
Abmessungen: 1600mm x 814mm x 35mm


Halteteil
Basisgestell

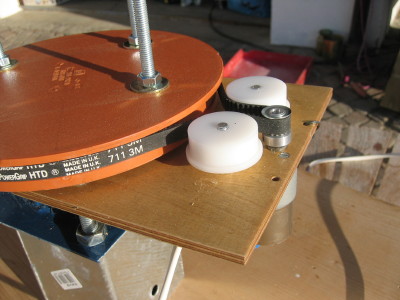

Antrieb

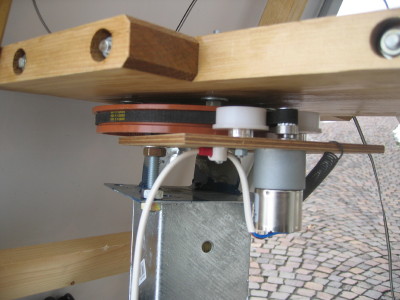

Antrieb mit Zahnriemen auf Kanaldeckel ohne Verzahnung

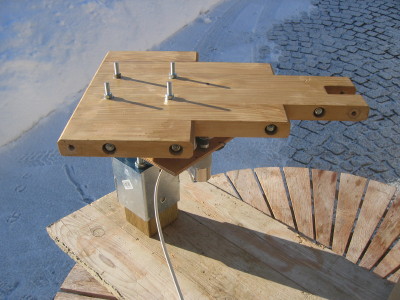

Drehteil
Dreheinrichtung zur Sonnennachführung

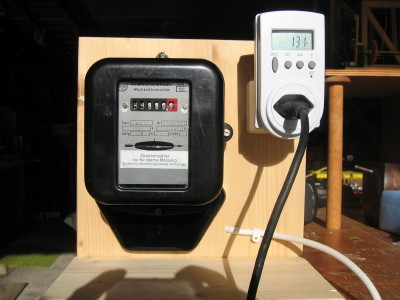

kWh-Zähler und Wattmeter
kWh-Zähler und Wattmeter

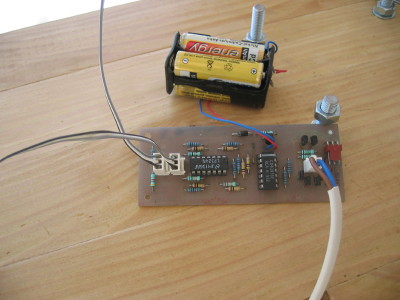

Print
Elektronik für die Nachführung des Solarmoduls
Speisespannung 4,8V
Stromaufnahme ohne Motor: 0,45mA
Stromaufnahme Motor: 50mA bei 4,8V
Akkus liefern Energie ohne Nachladung für > 1 Monat
Ladestrom ab Solarmodul: 2,5mA

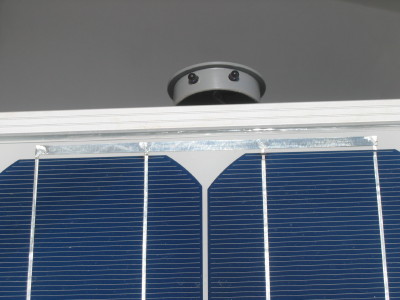

Zwei Sensoren
Die 2 Sensoren nehmen die Sonne in die Mitte
2009
Januar:

Sonnenscheindauer von 0900 ... 1430 Uhr
Max Leistung ca. 130W
Tagesenergie (bei vollem Sonnenschein) ca 700Wh
Januarenergiegewinnung: 13,2kWh


Februar

Sonnenaufgang 25.02.09: 0757
Schatten der Tannen ab ca. 1530
Max. Leistung 15. Feb. 146W
Tagesenergie am 25. und 28. Feb. je 1kWh
Februarenergiegewinnung: 9,8kWh


März

Sonnenaufgang 21.03.09: 0700
Sonnenuntergang 21.03.09: 1650
keinen Schatten der Tannen ab 21.03.09
Max. Leistung 20. März: 155W
Tagesenergie am 16. & 17.: 1,1kWh; am 21.: 1,25kWh
Märzenergiegewinnung: 15,5kWh
April

Max. Leistung: <140W
Tagesenergie am 11.: 1.25kWh; 3x1.2kWh; 2x1.15kWh
Aprilenergiegewinnung: 23.7kWh


Mai

Max. Leistung: 120W
 wassergekühlt: 140W
bei teilweiser (bis 6/8) Bewölkung: 145W
Tagesenergie max: 1,3kWh
Maienergiegewinnung: 23.5kWh
Juni

Max. Leistung: 132W
 wassergekühlt: 145W

Junienergiegewinnung: 20kWh
Juli
Max. Leistung: 120W
 wassergekühlt: 140W
Julienergiegewinnung: 19.4kWh
August
Max. Leistung: 130W

Augustenergiegewinnung: 22.1kWh
September

Septemberenergiegewinnung: 17.4kWh

Oktober
Oktoberenergiegewinnung: 12kWh
November
Novemberenergiegewinnung: 7.7kWh
Dezember
Dezemberenergiegewinnung 2.7kWh



im ganzen Jahr 2009: 187kWh
2010
Januar:
Februar:
März:
April:
Mai:
Juni:		08.7kWh
10.5kWh
17.8kWh
21.0kWh
13.5kWh
19.3kWh
Juli:
 August:
 September:
     Oktober:
  November:
 Dezember:		25.7kWh
17.1kWh
16.8kWh
10.6kWh
05.7kWh
05.3kWh
im ganzen Jahr 2010:  172kWh
2011
Januar:
 Februar:
 März:
April:
Mai:
Juni:		10.3kWh
15.0kWh
20.3kWh
27.7kWh
26.1kWh
16.7kWh
Juli:
 August:
 September:
Oktober:
November:
 Dezember:		17.9kWh
17.6kWh
19.4kWh
18.0kWh
15.9kWh
05.1kWh
im ganzen Jahr 2011: 210kWh
2012
Januar:
 Februar:
 März:
April:
Mai:
Juni:		09.0kWh
13.0kWh
26.7kWh
14.8kWh
22.5kWh
16.8kWh
Juli:
 August:
 September:
Oktober:
November:
 Dezember:		15.2kWh
16.0kWh
17.0kWh
14.7kWh
11.0kWh
6.2kWh
im ganzen Jahr 2012: 183kWh
2013
Januar:
 Februar:
 März:
April:
Mai:
Juni:		08.1kWh
10.0kWh
12.0kWh
16.0kWh
20.0kWh
20.0kWh
Juli:
 August:
 September:
Oktober:
November:
 Dezember:		20kWh
20kWh
10.0kWh
7.1kWh
5.7kWh
12.6kWh
im ganzen Jahr 2013: 161.5kWh
2014
Januar:
 Februar:
 März:
April:
Mai:
Juni:		09.6kWh
11.0kWh
22.0kWh
19.1kWh
19.1kWh
19.1kWh
Juli:
 August:
 September:
Oktober:
November:
 Dezember:		19.1kWh
13.6kWh
13.0kWh
10.4kWh
09.0kWh
03.4kWh



im ganzen Jahr 2014: 168.4kWh
2015
Januar:
 Februar:
 März:
April:
Mai:
Juni:		05.2kWh
11.0kWh
17.1kWh
21.7kWh
20.2kWh
21.0kWh
Juli:
 August:
 September:
Oktober:
November:
 Dezember:		kWh
kWh
kWh
kWh
kWh
kWh


im ganzen Jahr 2015: kWh
Sonnenaufgang
Dieser Morgen lässt strommässig Gutes ahnen
Mittagsonne
Mittagssonne
Sonne hinter Tanne
jetzt ist die Stromproduktion weitgehend eingestellt
